موتور ایمپلنت ATS Omega

موتور ایمپلنت ATS Omega (مدل Omega Implant) یک Implantology Unit رومیزی ساخت ATS Dental ایتالیا با Brushless Micromotor و Irrigation Pump داخلی است. همه مراحل Implant Surgery با یک Contra-angle 20:1 انجام می‌شود و Electronic Contra-angle Calibration، Torque خروجی را متناسب با Contra-angle متصل تنظیم می‌کند.

ویژگی‌های مهم

MicromotorBrushless
Max. Torque51 Ncm
Motor Speed400 – 30,000 rpm
Speed with CA 201: 20 – 1,500 rpm
CalibrationElectronic Contra-angle
IrrigationIntegrated Pump, 3 Flow Rates
Foot ControlDeLuxe Multifunction

لیست سفارش

سایز و مقدار را انتخاب کنید و «افزودن به لیست» را بزنید.

ثبت درخواست سفارش

می‌توانید پیش از ثبت، چند سایز و همچنین محصولات دیگر را به همین لیست سفارش اضافه کنید.

موتور ایمپلنت ATS Omega؛ Implantology Unit ایتالیایی با Brushless Micromotor

موتور ایمپلنت ATS Omega یک Implantology Unit رومیزی و کم‌حجم از ATS Dental ایتالیا است که Brushless Micromotor و Irrigation Pump داخلی را در یک کنسول ترکیب می‌کند. طبق کاتالوگ سازنده، همه مراحل Implant Surgery با موتور ایمپلنت ATS Omega و یک Contra-angle 20:1 قابل انجام است. Electronic Contra-angle Calibration دقت خروجی موتور را با Contra-angle متصل هماهنگ می‌کند و Torque تحویلی به Drill یا Implant Driver به مقدار تنظیم‌شده نزدیک‌تر می‌شود.

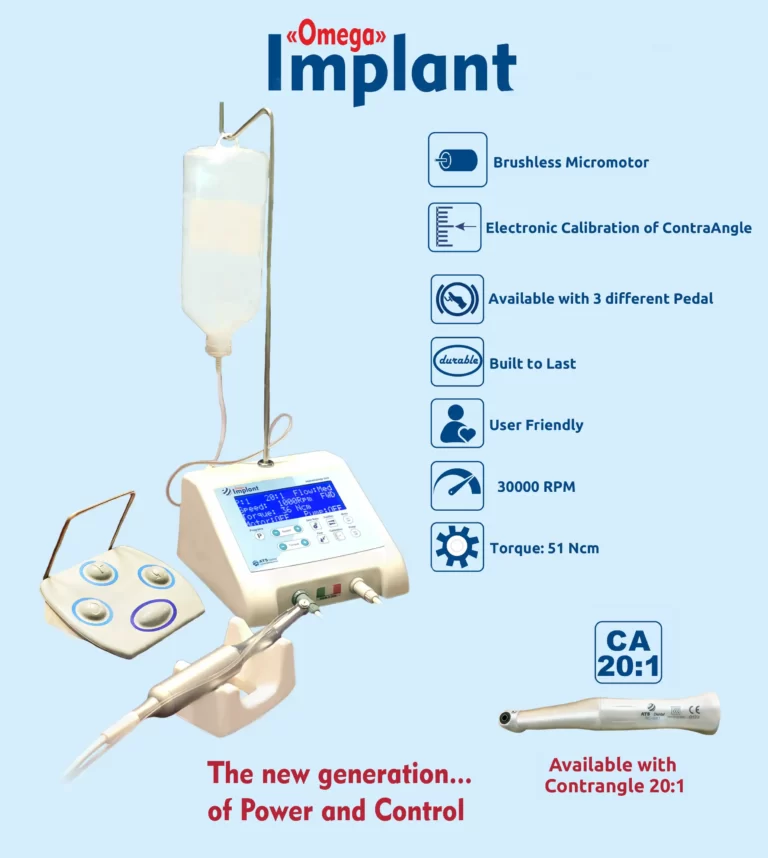

موتور ایمپلنت ATS Omega با Contra-angle 20:1 و DeLuxe Foot Control — Omega Implant همراه با Contra-angle 20:1، DeLuxe Foot Control و Irrigation Line

پاسخ کوتاهموتور ایمپلنت ATS Omega یک Implant Motor ساخت ATS Dental ایتالیا با Brushless Micromotor است؛ Max. Torque آن 51 Ncm و Motor Speed آن 400 تا 30,000 rpm (20 تا 1,500 rpm با Contra-angle 20:1) است. دستگاه 5 Program، 7 Gear Ratio، Irrigation Pump با 3 Flow Rate، Electronic Contra-angle Calibration و DeLuxe Multifunction Foot Control دارد.

مشخصات فنی موتور ایمپلنت ATS Omega

Specification	Value
Manufacturer	ATS Dental S.r.l. — Serravalle Pistoiese, Italy
Model	Omega Implant — Implantology Unit
Micromotor	Brushless Micromotor
Max. Torque	51 Ncm
Motor Speed	400 – 30,000 rpm
Speed با CA 20:1	20 – 1,500 rpm
Gear Ratio	1:1 / 16:1 / 20:1 / 24:1 / 32:1 / 64:1 / 80:1
Programs	5 Program (ذخیره خودکار پس از خاموش شدن)
Irrigation	Integrated Irrigation Pump — 3 Flow Rate: MIN / MED / MAX (حداکثر 100 ml/min)
Calibration	Electronic Contra-angle Calibration
Rotation	FWD / REV با Audible Signal در حالت Reverse
Foot Control	DeLuxe Multifunction Foot Control با Pressure Sensor (بدون قطعه مکانیکی متحرک)
Irrigation Solution	فقط Physiological Saline — ظرفیت مخزن حداکثر 1 لیتر
Operating Conditions	18 – 40 °C، Relative Humidity کمتر از 80٪ (Non-condensing)، ارتفاع کمتر از 3,000 m
Micromotor Supply	Non-sterile

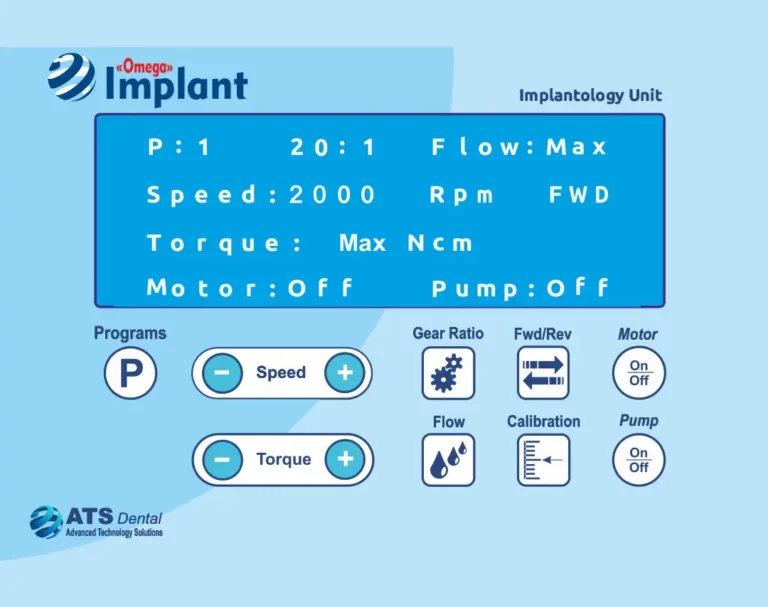

Control Panel موتور ایمپلنت ATS Omega و عملکرد کلیدها

کنسول Omega Implant یک LCD Display دارد که Program فعال، Gear Ratio، Speed، Torque، Flow، جهت چرخش و وضعیت Motor و Pump را هم‌زمان نشان می‌دهد. عملکرد هر کلید در جدول زیر آمده است.

Key	Function
Programs (P)	انتخاب یکی از 5 Program ذخیره‌شده
Speed − / +	تنظیم Speed (rpm) متناسب با Gear Ratio انتخاب‌شده
Torque − / +	تنظیم Torque متناسب با Gear Ratio
Gear Ratio	انتخاب نسبت Contra-angle: 1:1 تا 80:1
Flow	انتخاب Flow Rate: MIN / MED / MAX
Calibration	جبران افت Torque ناشی از Contra-angle
Fwd/Rev	تغییر جهت چرخش؛ Audible Signal در حالت Reverse
Motor On/Off	فعال و غیرفعال کردن Micromotor
Pump On/Off	فعال و غیرفعال کردن Irrigation Pump

Electronic Contra-angle Calibration

در هر Contra-angle بخشی از Torque موتور به‌دلیل اصطکاک داخلی Gear ها از دست می‌رود. تابع Calibration در موتور ایمپلنت ATS Omega این افت را اندازه‌گیری و جبران می‌کند تا Torque واقعی در محل Drill یا Implant Driver به مقدار نمایش‌داده‌شده نزدیک‌تر باشد. این موضوع در مرحله Implant Insertion و رعایت Max. Insertion Torque پروتکل هر سیستم ایمپلنت اهمیت بالینی دارد.

Gear Ratio و محدوده Speed در موتور ایمپلنت ATS Omega

دستگاه از 7 Gear Ratio پشتیبانی می‌کند. محدوده Speed در Contra-angle از تقسیم Motor Speed (400 تا 30,000 rpm) بر Gear Ratio به‌دست می‌آید. مقدار 20:1 طبق کاتالوگ سازنده است و بقیه ردیف‌ها محاسبه‌شده‌اند.

Gear Ratio	Speed در Contra-angle (rpm)
1:1	400 – 30,000
16:1	25 – 1,875
20:1	20 – 1,500
24:1	≈ 17 – 1,250
32:1	12.5 – 937.5
64:1	≈ 6 – 469
80:1	5 – 375

کاربرد بالینی: سازگاری با Drilling Protocol ایمپلنت

به‌عنوان نمونه، جدول زیر Drilling Sequence رسمی ایمپلنت TBR Connect را با محدوده Omega Implant و Contra-angle 20:1 مقایسه می‌کند.

مرحله در پروتکل Connect	Speed / Torque پروتکل	وضعیت با CA 20:1
Pilot Drill (A-FPT310)	1200	✔
Stop Drill N°1 / Drill N°2	1200 / 1000	✔
Drill N°3 / N°4 / N°5	800 / 600 / 500	✔
Screw Tap (A-TAR306/406/506)	15	پایین‌تر از حداقل 20 rpm با CA 20:1
Max. Insertion Torque	45 N.cm	✔ (کمتر از 51 Ncm)

نکته بالینیScrew Tap در پروتکل Connect با 15 rpm توصیه شده که کمتر از حداقل Speed با CA 20:1 (20 rpm) است. این مرحله را می‌توان با Torque-Ratchet Wrench یا با Contra-angle دارای Gear Ratio بالاتر (مثلاً 32:1 یا 64:1) انجام داد. پیش از هر جراحی، Speed و Torque را طبق پروتکل رسمی همان سیستم ایمپلنت تنظیم کنید.

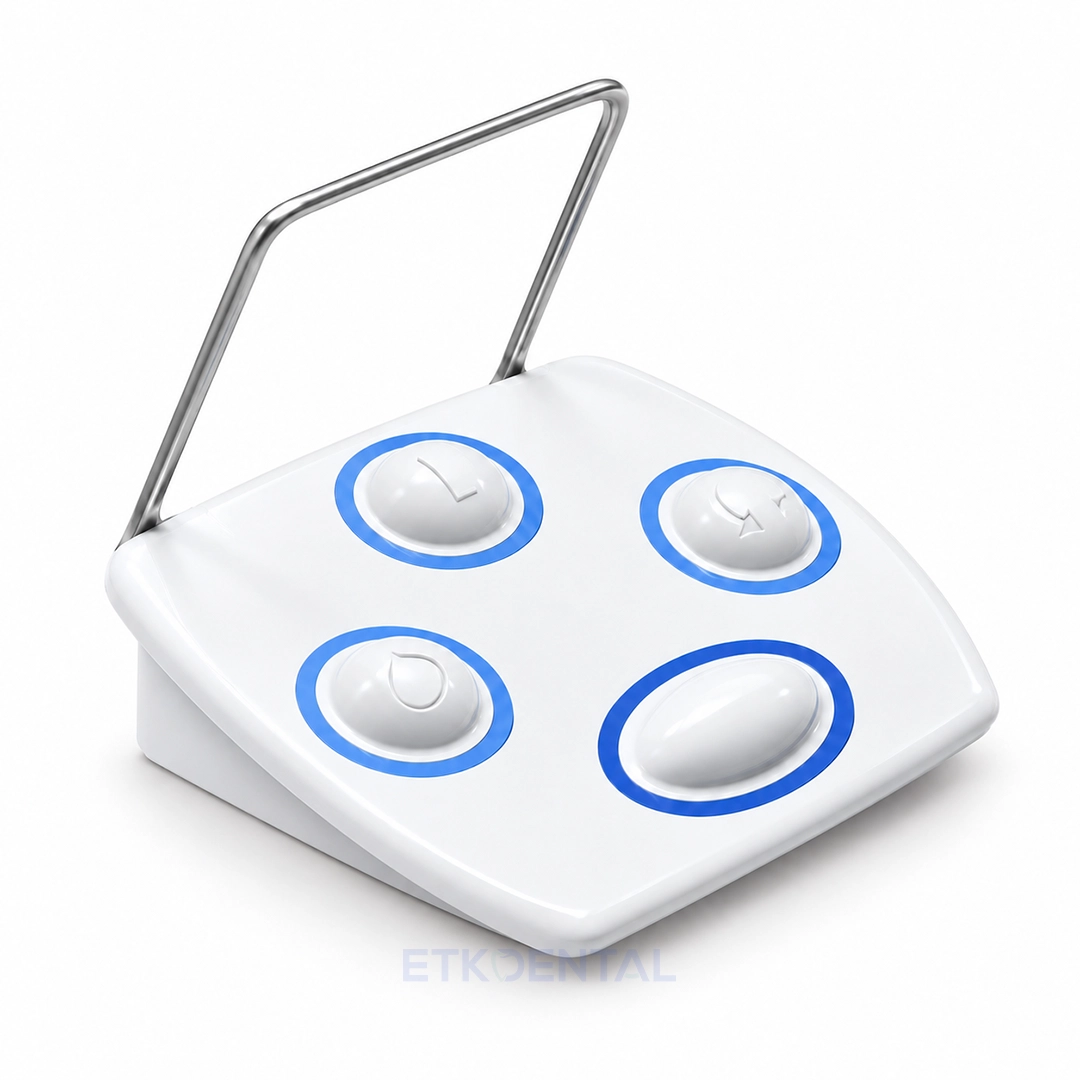

DeLuxe Multifunction Foot Control در موتور ایمپلنت ATS Omega

پدال DeLuxe امکان تغییر Program، فعال و غیرفعال کردن Irrigation Pump، تغییر جهت چرخش (Clockwise / Anticlockwise) و روشن و خاموش کردن موتور را بدون تماس دست با کنسول فراهم می‌کند؛ این موضوع حفظ زنجیره Asepsis را در حین جراحی ساده‌تر می‌کند. اثر Rheostatic پدال با یک Pressure Sensor تخصصی ایجاد می‌شود و پدال هیچ قطعه مکانیکی یا متحرکی ندارد. طبق کاتالوگ، دستگاه با 3 نوع پدال قابل عرضه است.

Advanced Irrigation Pump در موتور ایمپلنت ATS Omega

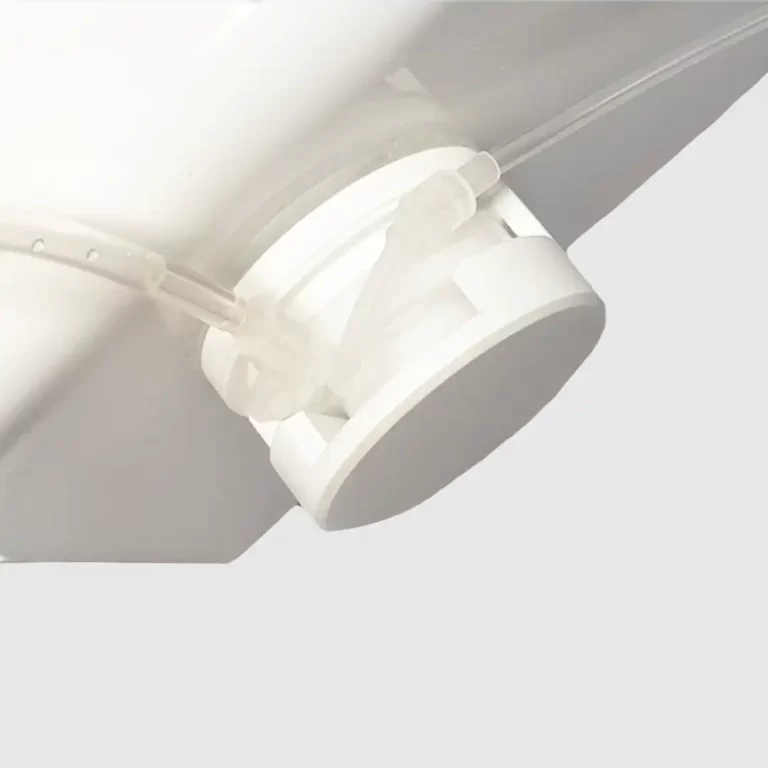

Irrigation Pump موتور ایمپلنت ATS Omega — Irrigation Pump با سیستم باز و بسته شدن ارگونومیک Tube

Irrigation Pump داخلی با سیستم باز و بسته شدن ارگونومیک، نصب Irrigation Tube را ساده می‌کند و Flow Rate را حتی در مقادیر پایین ثابت نگه می‌دارد. سه Flow Rate (MIN / MED / MAX) تا حداکثر 100 ml/min در دسترس است. Irrigation کافی در حین Osteotomy برای کنترل حرارت استخوان و جلوگیری از Thermal Necrosis ضروری است.

نکات ایمنی و شرایط کاربری موتور ایمپلنت ATS Omega

فقط از بطری یا کیسه Physiological Saline استفاده شود؛ ظرفیت مخزن نباید بیش از 1 لیتر باشد.
Micromotor به‌صورت Non-sterile ارائه می‌شود؛ پیش از استفاده، دستورالعمل Reprocessing سازنده را رعایت کنید.
Handpiece فقط زمانی متصل شود که موتور کاملاً متوقف است.
دستگاه در محیط دارای گازهای بیهوشی قابل اشتعال یا خطر انفجار نصب نشود و منافذ تهویه آن پوشانده نشود.
شرایط محیطی: 18 تا 40 °C، Relative Humidity کمتر از 80٪ و ارتفاع کمتر از 3,000 m.

محصولات مرتبط در ETK Dental

موتور ایمپلنت ATS Omega برای کار با فیکسچرهای موجود در فروشگاه مناسب است؛ از جمله ایمپلنت TBR Connect، ایمپلنت Naturactis، ایمپلنت +Naturall و ایمپلنت Aesthetica+² یوروتکنیکا. سایر موتورها و تجهیزات را در دسته موتور جراحی ایمپلنت و تجهیزات جانبی ببینید.

استعلام قیمت روز و ثبت سفارش موتور ایمپلنت ATS Omegaمحصول را به سبد سفارش اضافه کنید؛ کارشناسان ETK Dental پس از ثبت سفارش برای اعلام قیمت روز، اقلام همراه دستگاه و هماهنگی ارسال با شما تماس می‌گیرند.
تماس با کارشناسان

برند این محصول

ATS Dental

ساخت ایتالیا 1 محصول در فروشگاه

درباره برند ATS Dental

ATS Dental S.r.l. تولیدکننده ایتالیایی تجهیزات دندانپزشکی در Serravalle Pistoiese، نزدیک Pistoia در منطقه Tuscany است. طبق معرفی شرکت، مؤسسان آن حدود 25 سال در تولید Endo Unit و Implant Unit سابقه دارند. شرکت در ژانویه 2016 به تأسیسات جدید شامل دفاتر، Showroom و بخش تولید منتقل شد و در همان سال خط تولید Amalgamator های Linea Tac را خریداری کرد.

سبد محصولات ATS Dental شامل Surgical Implant Unit، Endo Unit، Surgical Contra-angle Handpiece، Micromotor و Amalgamator است. شرکت تحت Quality Management System فعالیت می‌کند. Omega Implant با شعار «The new generation of Power and Control» در کاتالوگ سازنده معرفی شده است.

ETK Dental (اعتماد تجارت کیهان) موتور ایمپلنت ATS Omega را برای دندانپزشکان، جراحان و کلینیک‌های ایمپلنت در ایران تأمین می‌کند.

مشاهده همه محصولات ATS Dental

Max. Torque موتور ایمپلنت ATS Omega چقدر است؟

طبق Technical Sheet کاتالوگ سازنده، Max. Torque مدل Omega Implant برابر 51 Ncm است. Electronic Contra-angle Calibration افت Torque ناشی از Contra-angle را جبران می‌کند.

محدوده Speed موتور ایمپلنت ATS Omega با Contra-angle 20:1 چقدر است؟

Motor Speed از 400 تا 30,000 rpm است که با Contra-angle 20:1 معادل 20 تا 1,500 rpm می‌شود.

موتور ایمپلنت ATS Omega از چه Gear Ratio هایی پشتیبانی می‌کند؟

از 7 Gear Ratio: 1:1، 16:1، 20:1، 24:1، 32:1، 64:1 و 80:1. نسبت Contra-angle متصل از کلید Gear Ratio روی کنسول انتخاب می‌شود.

Irrigation Pump موتور ایمپلنت ATS Omega چند Flow Rate دارد؟

سه Flow Rate: MIN، MED و MAX تا حداکثر 100 ml/min. فقط Physiological Saline با مخزن حداکثر 1 لیتر استفاده شود.

Contra-angle Calibration در موتور ایمپلنت ATS Omega چه کاربردی دارد؟

بخشی از Torque موتور در Gear های Contra-angle از دست می‌رود. Calibration این افت را جبران می‌کند تا Torque واقعی در محل Drill یا Implant Driver به مقدار تنظیم‌شده نزدیک‌تر باشد؛ این موضوع برای رعایت Max. Insertion Torque پروتکل ایمپلنت اهمیت دارد.

پدال موتور ایمپلنت ATS Omega چه قابلیت‌هایی دارد؟

DeLuxe Multifunction Foot Control امکان تغییر Program، فعال و غیرفعال کردن Pump، تغییر جهت چرخش و روشن و خاموش کردن موتور را فراهم می‌کند. اثر Rheostatic با Pressure Sensor ایجاد می‌شود و پدال قطعه مکانیکی متحرک ندارد.
